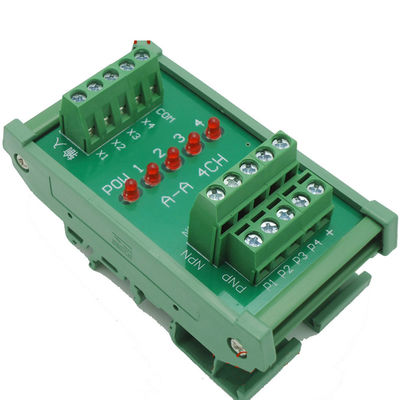

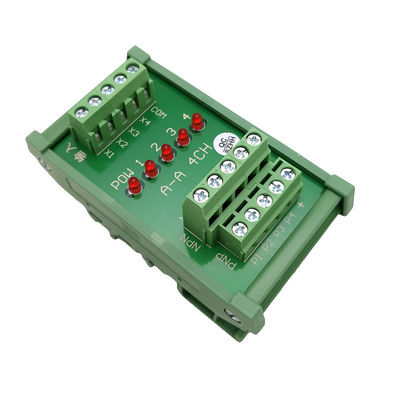

PLC NPN 및 PNP 구형파 신호의 논리 레벨 극성 교환 변환기 4가지 방법

NPN <===> PNP 교환 컨버터, 두 가지 옵션이 모두 하나의 모듈, 광 커플러 절연으로 설계되었습니다.
신호 소스 입력: NPN 유형 또는 PNP 유형 센서를 수용합니다.
신호 출력: NPN 신호 및 PNP 신호 동시

(예: Mitsubishi FX3U는 NPN 출력, Simens S7-200은 PNP 출력)

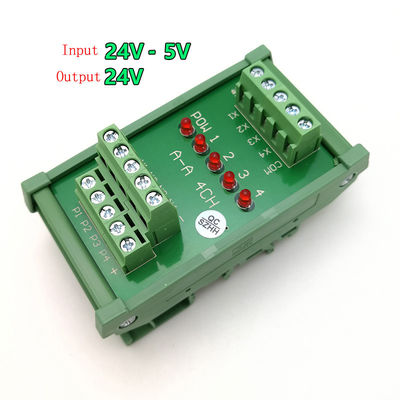

공급 전압 : 24V DC (참고: 5V DC가 아님)
출력 전압 : 5 - 24V DC
표준 DIN 레일 장착( 35mm)
온도 범위 10°C ~ 55°C
전송 주파수: 10KHz(최대)
출력 ON용 LED 표시등

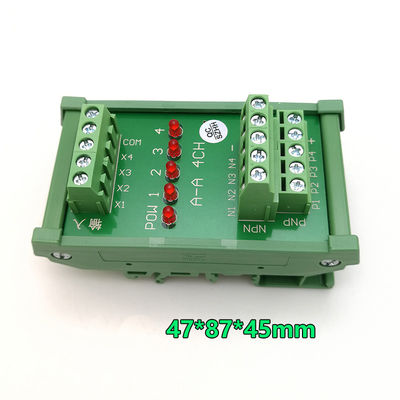

제품 사이즈 : 가로 80mm x 세로 45mm

애플리케이션 참조 예:

1. 5V TTL 신호 ===> 24V HTL 신호 또는 24V HTL 신호 ===>5V TTL 신호
2. 5V TTL 신호의 안정적인 전송 거리 부트

패키지 포함: 1* NPN PNP Interchage 변환기

참고: 때때로 항목은 사용자 정의된 제품에서, 실제 제품은 약간의 차이가 있습니다
사진, 감사합니다.
