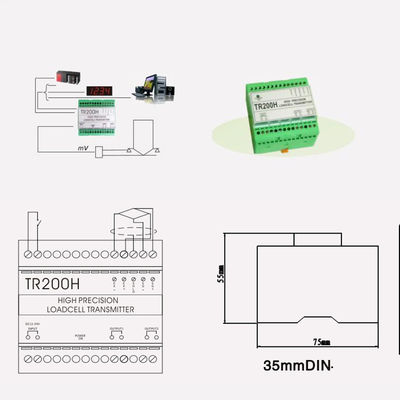

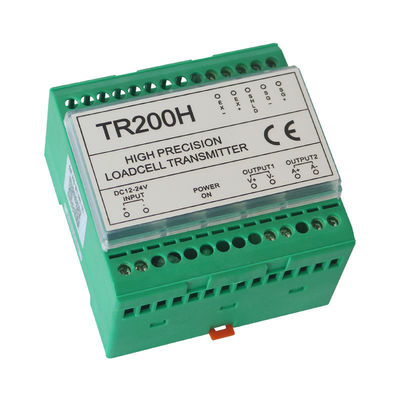

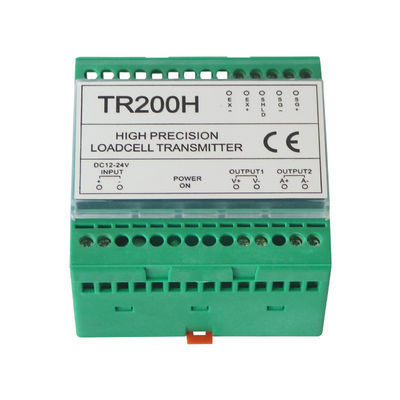

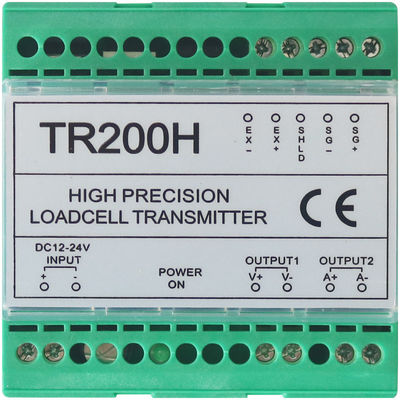

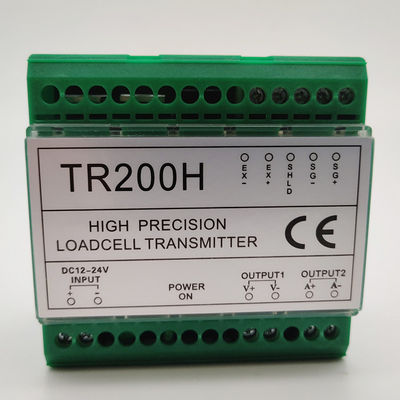

4-20MA 0-10V 0-5V 로드셀 센서 증폭기 송신기 전압 전류 변환기

기술적인 매개변수:

작동 전압: 12VDC- 24VDC
입력 센서 감도: 2.0MV/V
여자 출력: 출력 여자 전압 5V(E +).
출력 신호: 0-5V, 0-10V, 4-20MA
작동 온도 범위: -20 - 80
작동 습도: 10% RH-90% RH(비응축)
정확도: 0.2% FS보다 우수
정밀도는 0.05% FS보다 우수합니다.

주요 특징:

초고정밀 연산 증폭기 회로, 높은 정확도, 우수한 안정성
전원 공급 장치에는 역 극성 보호, 서지 보호, 과전류 보호 기능이 있습니다.
계량, 인장 압력, 토크 및 기타 스트레인 센서에 적합합니다.

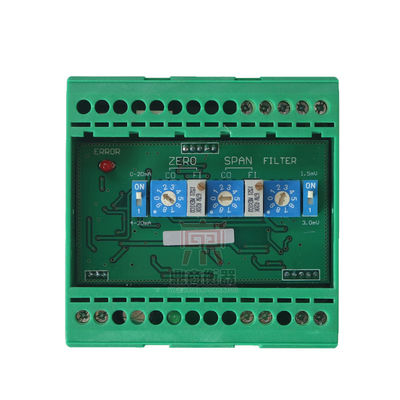

기어 선택:
DIP 스위치 1번은 OFF, VO 출력 0-5V, 1번 ON 시 VO 출력 0-10V, DIP 스위치 1번과 2번 OFF에 해당하면 VO 출력 0-5V , IO 출력 4-20mA.

디버깅 정보:

1. 영점 조정

1: 전압 조정, 먼저 시스템이 언로드되고 조정된 전압 제로 전위차계(Vzero)가 영점을 조정합니다.멀티미터 전압 출력 단자 VO로 측정하여 표시를 0에 가깝게 표시합니다.

2: 전류 조정, 먼저 시스템이 언로드되고, 현재 IO의 전류 출력을 측정하는 멀티미터 블록이 있는 현재 제로 조정 전위차계(Izero)가 4mA에 가까워지도록 시도합니다..

2. 게인 조정

1: 전압 풀 스케일 조정, 시스템은 주어진 가중치 값(권장 범위: 80% ~ 100% FS)을 로드하고, 출력을 모니터링하는 디지털 멀티미터 간의 로드 가중치 및 최대 로드 비율에 따라 계산된 출력 전압 값 전체 범위 출력을 조정하기 위한 회전 스팬 전위차계(Vspan)의 전압.

2: 현재 전체 규모 조정 시스템은 특정 중량 값(권장 범위: 80% ~ 100% FS)을 로드하고, 출력을 모니터링하기 위해 디지털 멀티미터 간의 부하 중량 및 최대 부하 비율에 따라 계산된 출력 전류 값, 회전 전류 전체 전위차계(ispan)를 사용하여 전체 범위 출력을 조정하려면 20mA에 가깝게 둡니다.

3. 재심사

시스템이 언로드되고 측정된 0이 출력됩니다.특정 무게 값을 로드하면 측정된 출력 전압이 예상 배율입니다.일치하지 않으면 다시 조정하십시오.

신호 처리:
우수한 송신기, 필터링을 처음으로 수행하는 이 모듈 + 인덕턴스 커패시터 필터는 흐름 및 역전 방지 보호에 대한 전원 공급 장치 리플 간섭을 효과적으로 억제할 수 있습니다.
