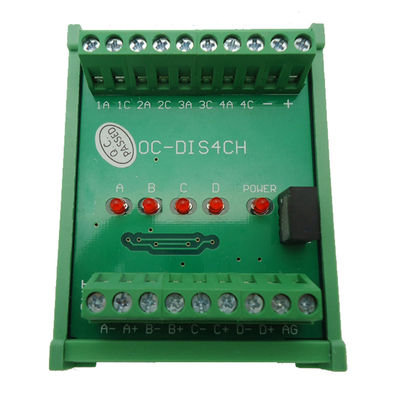

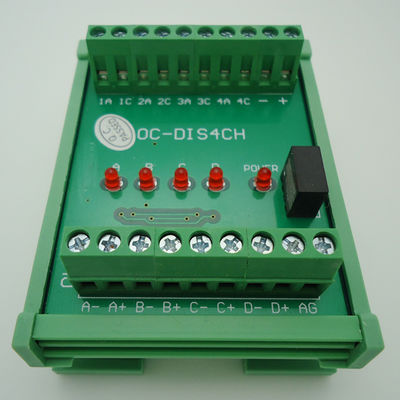

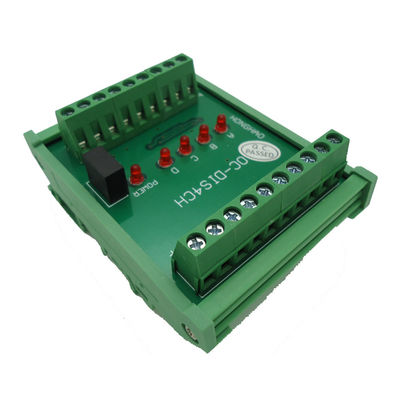

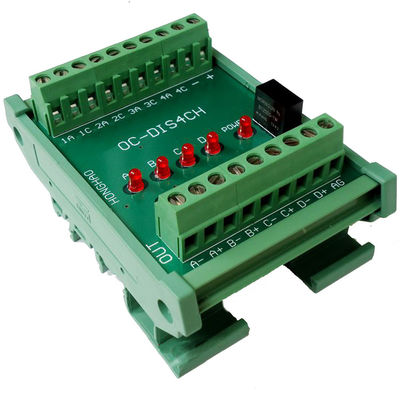

개방형 수집기 HTL 24v를 차동 TTL 5v 신호로 변환하는 4가지 방법 범용

Converter of Open Collector HTL 24v into Differential TTL 5v Signal 4 Ways Universal
Converter of Open Collector HTL 24v into Differential TTL 5v Signal 4 Ways Universal Converter of Open Collector HTL 24v into Differential TTL 5v Signal 4 Ways Universal Converter of Open Collector HTL 24v into Differential TTL 5v Signal 4 Ways Universal Converter of Open Collector HTL 24v into Differential TTL 5v Signal 4 Ways Universal Converter of Open Collector HTL 24v into Differential TTL 5v Signal 4 Ways Universal

큰 이미지 :  개방형 수집기 HTL 24v를 차동 TTL 5v 신호로 변환하는 4가지 방법 범용

제품 상세 정보:

원래 장소: 광동
브랜드 이름: Jetacon
인증: UL, CE
모델 번호: OC-DIS 4CH

결제 및 배송 조건:

최소 주문 수량: 10
가격: Get latest price
포장 세부 사항: 표준 수출 판지
배달 시간: 7-20일
지불 조건: T/T, L/C, 페이팔, Payoneer
공급 능력: 매월 1KK 극
접촉
상세 제품 설명

주요 변환기 목적은 OC(오픈 컬렉터) HTL 신호(24V)를 TTL(5V) 임펄스 신호 또는 차동 신호로 변경하여 서보 시스템을 제어하는 ​​것입니다.

A, B, Z 3상 차동 동시 변환 지원
산업 온도 범위: - 45 ~ + 85 ℃

소개:
1. 주요 변환기 목적은 OC(오픈 컬렉터) HTL 신호(24V)를 TTL(5V) 임펄스 신호 또는 차동 신호, 4 채널, 입력과 출력 사이의 전기적 절연으로 변경하고 PLC 서보 시스템을 제어하는 ​​것입니다.
2. 작동 주파수: 500000Hz

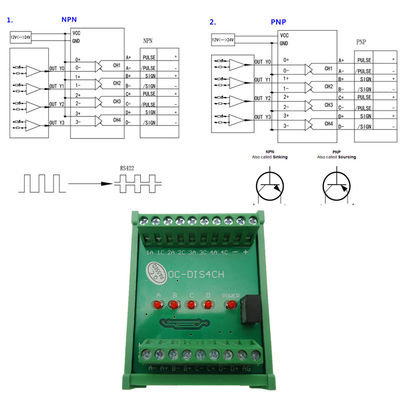

3. 입력 모드: 모든 NPN 또는 PNP PLC 인터페이스를 수락합니다.
4. 설치: DIN35mm 레일 장착, 편리하고 빠릅니다!
5. 제품 크기: 63mm x 87mm x 35mm
6. 정격 작동 전원 전압: DC24V(일부 조건에서는 DC14V- DC30V도 사용 가능)

품목 번호 OC-DIS 4CH HTL-TTL 신호 변환기 4채널
애플리케이션
PLC 고속 카운터 신호 변환
서보 모터 제어 신호 변환
로터리 엔코더 제어 신호 변환
격자 자 출력 신호 변환
PLC 및 마이크로컨트롤러 펄스 신호 변환
PLC, 서보 모터 제어 시스템 방해 전파 방지
사양
신호 채널 4
전원 공급 장치 10V - 26V DC, 24V 일반
PNP PLC 연결 기능 있음
NPN PLC 연결 기능 있음
광학적 분리 예
신호 입력 A/B/C/D HTL 신호 24V DC
신호 출력 A+/A-/B-/B+/C+/C-/C+/D+/D- TTL/RS232 신호 5V DC
주파수 범위 0 - 500000Hz 최고
소비 전류 최대 100mA, 각 채널
입력 임피던스: 광학적으로 절연, 24V에서 5.8kOhms 일반
절연 전압 2500V
LED 표시등 빨간색 표시등 켜짐
물리적 특징
제품 크기 62mm 너비 x 87mm 길이 x 41mm 높이
순중량 58g
작동 온도 -25°C ~ 70°C
단자대 5.08mm 피치 녹색 나사형
와이어 게이지 26 -16 AWG
장착 옵션 DIN 레일 35 또는 32
작동 습도 98% 비응축
개방형 수집기 HTL 24v를 차동 TTL 5v 신호로 변환하는 4가지 방법 범용 0
