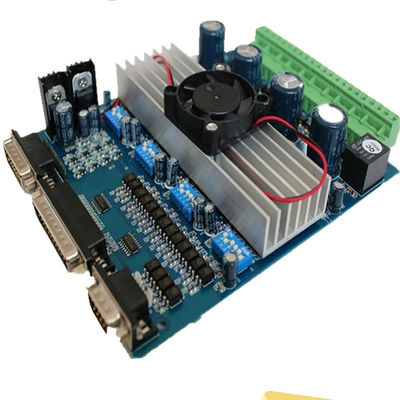

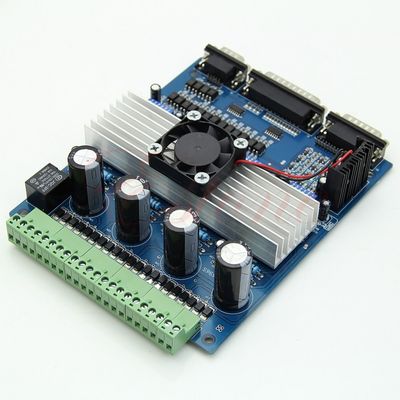

스테퍼 모터 드라이버 TB6560 CNC 조각 기계 0-10V 용 4 축 컨트롤러 보드

설명:

Toshiba TB6560AHQ 칩 - 고전력, 최대 3.5A 구동 전류 칩셋
1-1/16 마이크로스텝 설정 - 표준 1, 1/2 스텝보다 높은 정확도와 부드러운 작동!
각 축에 대해 조정 가능한 구동 전류 설정 - 다른 스테퍼 모터에 대해 전체 전류의 25%, 50%, 75%, 100% 설정 가능
과부하, 과전류 및 과열 안전 - 컴퓨터 및 주변 장비에 대한 완벽한 보호
온보드 전류 스위칭 - 특정 사용자 요구 사항에 따라 전원 출력 설정 가능
사용자의 컴퓨터와 장비를 보호하는 완전 폐쇄형 광학 절연
릴레이 스핀들 인터페이스 - 최대 출력.스핀들 모터 또는 냉각수 펌프용 36V 7.5A(이 출력으로 하나의 장치에만 전원을 공급할 수 있습니다!)
4채널 입력 인터페이스 - XYZ 제한 및 비상 정지에 사용 가능
전문적인 디자인 - 슈퍼 방해 전파 방지 기능이 있는 2단계 신호 처리
비공진 영역이 있는 양극성 정전류 초퍼 드라이브 - 크리프 효과 없이 범위 내에서 모터를 부드럽게 제어
4개의 제어 입력(칼 쌍으로 분할) - 한계 및 비상 정지 설정 가능
범용 아키텍처 - 대부분의 병렬 소프트웨어 MACH3, KCAM4, EMC2 등을 지원합니다!
보드 크기: 18.5x14x4cm(대략)
케이블 길이: 130cm(약)

-

딥 설정:

•

  현재 설정	1	2	감쇠 모드 설정	삼	4	마이크로스텝 설정	5	6
  100%	에	에	빠른	에	에	1	에	에
  75%	끄다	에	25%	에	끄다	1/2	에	끄다
  50%	에	끄다	50%	끄다	에	1/8	끄다	끄다
  25%	끄다	끄다	느린	끄다	끄다	1/16	끄다	에

-

패키지 포함:

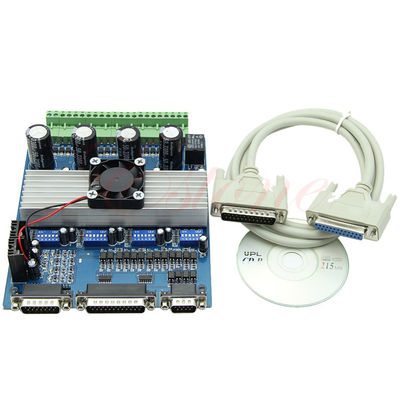

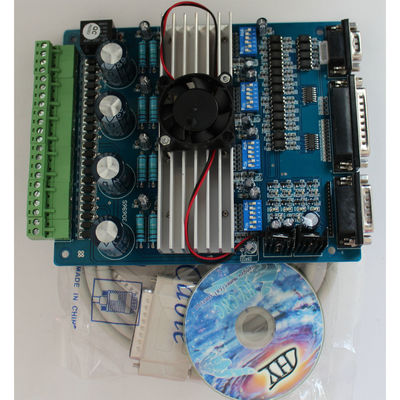

CNC TB6560 4축 스테퍼 모터 드라이버 컨트롤러 보드 x 1
케이블 x 1
CD x 1
